微動開關（Micro Switch），用規定的行程和規定的力度來完成開關的動作來實現電路的通斷。它操作靈敏，反饋迅速，也被稱為行程開關、靈敏開關，是一種常用于電子設備、家用電器以及工業領域的電子元器件。它具有結構簡單、體積小、使用可靠等特點，廣泛應用于各種機械控制、位置檢測和安全保護等方面。在本文中，我們將逐步介紹微動開關的接線方法，以幫助您正確連接微動開關。
第一步：了解微動開關的結構和工作原理

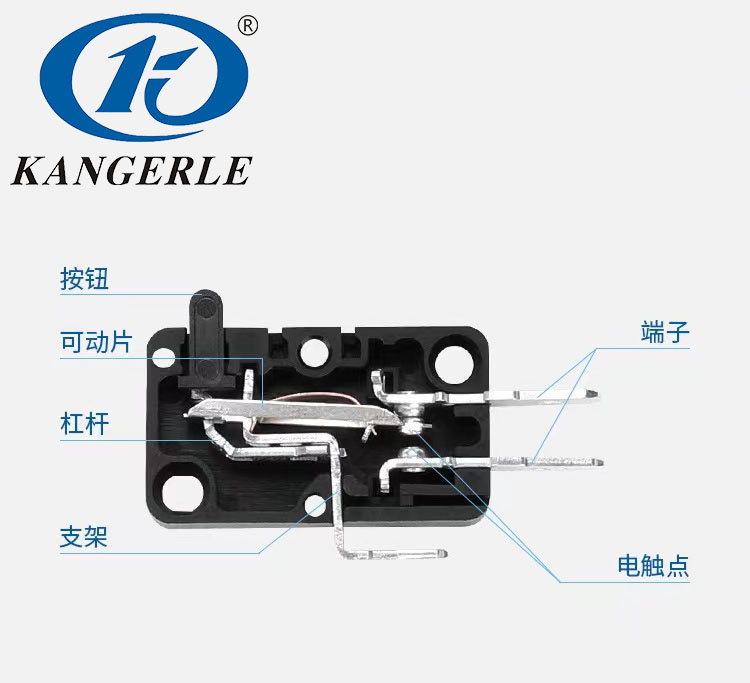

在開始連接微動開關之前，了解其基本結構和工作原理是十分重要的。微動開關通常由外殼、可動片（彈片）、觸點和端子等組成。
微動開關的彈片是具有一定彈性的金屬片，由鈹青銅制成。它在沒有外力作用時保持一個特定的位置，受到外力后會在杠桿的作用下改變觸點的接觸位置從而控制電路的通斷情況。當移除外力時，彈片就會恢復其原始狀態，觸點狀態也會相應改變回去。
第二步：確定連接方式
微動開關通常有多個引腳，公共端（COM）、常開端(NO)和常閉端(NC）。一般而言，微動開關有三種主要連接方式：單極單投常開（SPST-NO）、單極單投常閉（SPST-NC）和單極雙投（SPDT）。這些術語描述了開關的觸點數量以及電流路徑的切換情況。
單極單投常開（SPST-NO）：連接公共端和常開端，電路是常開形式。未按下開關按鈕時，電路是斷開的；按下按鈕后，開關閉合，電路通電。
單極單投常閉（SPST-NC）：連接公共端和常閉端，電路是常閉形式。未按下按鈕時，電路是導通的；按下按鈕后，電路斷開。
單極雙投（SPDT）：連接公共端、常開端和常閉端，電路是開閉轉換形式的。未按下按鈕時，公共端觸點和常閉端觸點是接觸在一起的；按下按鈕后，公共端觸點和常開端觸點連接。
根據您的需要，選擇適合的連接方式。

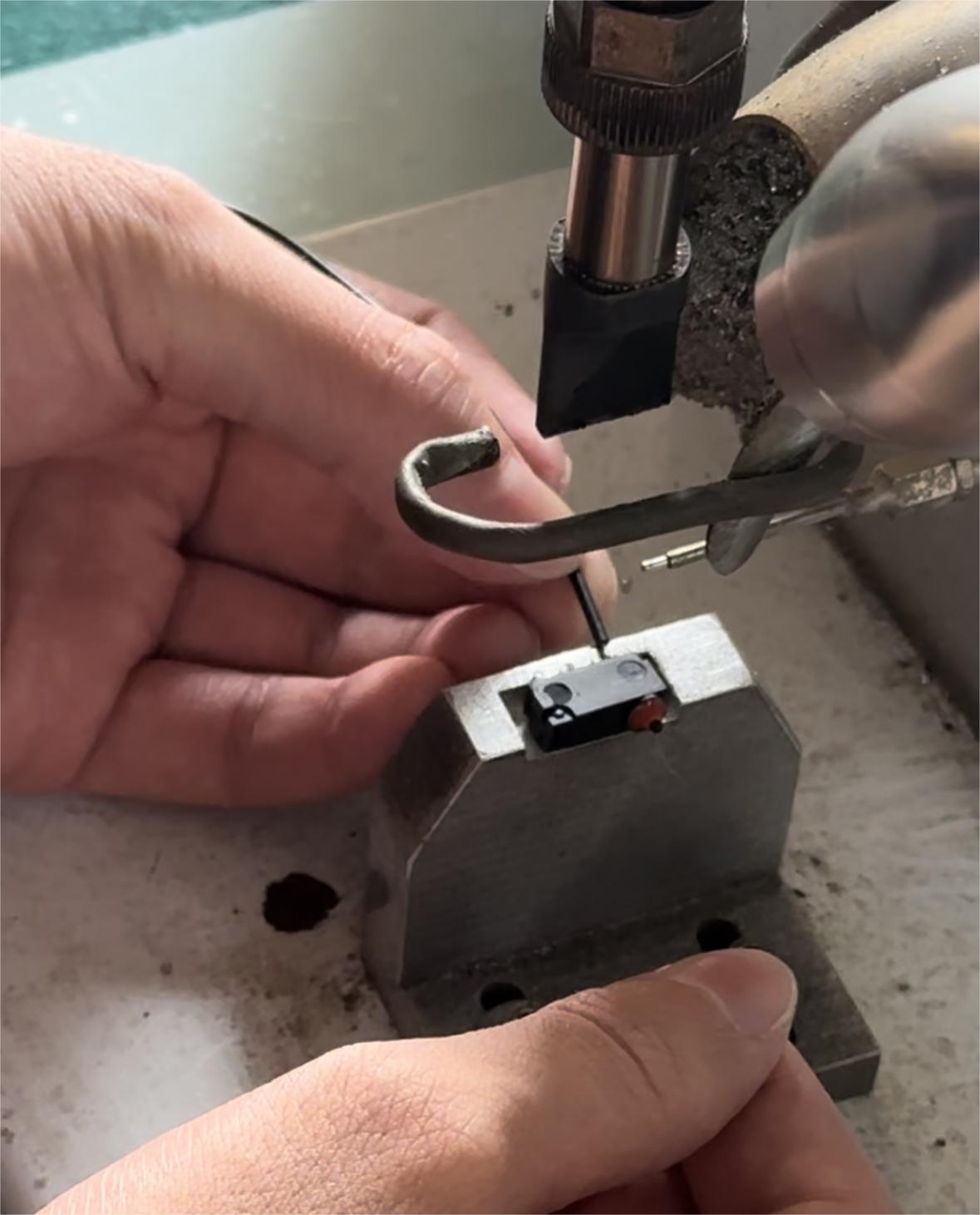

第三步：進行接線
以下是一般情況下連接微動開關的步驟：
1. 剝開電線的絕緣層
使用鉗子輕輕剝開電線兩端的絕緣層，暴露出一小段導線。
2. 連接電線到開關引腳
將剝開的電線分別焊接或固定在微動開關的引腳上。確保焊接牢固，電線與引腳緊密連接。
3. 固定開關
使用麻繩或其他固定裝置將微動開關固定在所需位置，以防止其移動。
4. 使用配線端子（可選）
如果您希望更加整潔和可靠的連接，可以使用配線端子。將電線連接到配線端子，然后將端子插入微動開關的引腳上。
5. 測試連接
在進行最終安裝之前，務必測試連接是否正確。按下或釋放微動開關，觀察電路狀態是否如預期變化。
第四步：安全注意事項
在連接微動開關時，請務必注意以下安全事項：
1.斷電操作：在進行接線之前，確保設備已斷電，以避免觸電危險。
2.正確焊接：如果使用焊接方式連接電線，務必確保焊接工作正常，避免短路或松脫。
3.避免過度施力：在連接引腳時，避免使用過多的力量，以防損壞微動開關的內部構件。
4.定期檢查：連接完成后，定期檢查微動開關的連接狀態，確保其穩固可靠。
正確連接微動開關的重要性
微動開關在電子設備、家用電器和工業應用中扮演著重要角色。在進行接線時，遵循安全操作流程，以確保連接穩定、可靠。正確連接微動開關，可以實現機械控制、位置檢測等功能，確保設備的正常運行。

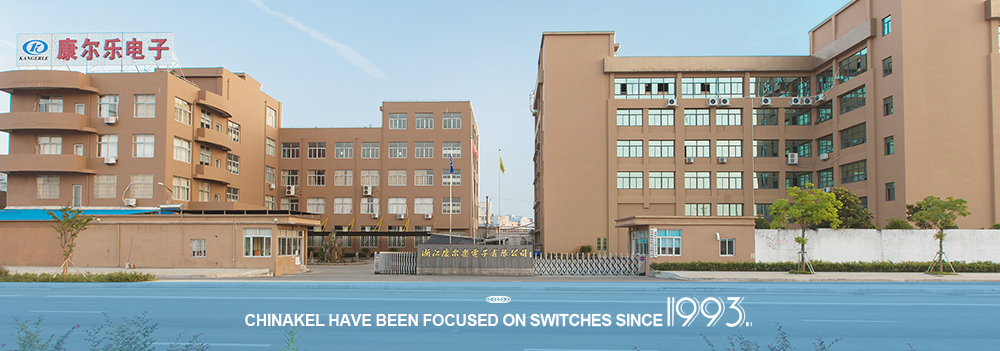

微動開關廠家
